焊接高壓截止閥
產品概述： J61Y/J961Y/J962Y/J561Y高溫高壓焊接截止閥適用于ANSI Class1500～3500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
焊接高壓截止閥產品結構特點：
產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為
閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面
閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
電動截止閥三的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。焊接高壓截止閥工作原理產品設計制造按E101和JB／T3595—93標準的規定，結構合理，性能優良，造型美觀。閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。 閥瓣、閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。 閥桿經調質和表面氮化處理，有良好的耐腐蝕性和抗擦傷性。閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
焊接連接的截止閥適用子公稱壓力為20．0—32．0MPa及P54100V—P57170V，工作溫度≤540℃(其中P57170VT作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
產品執行標準設計與制造：ANSI B16.34 E101結構長度：ANSI B16.10 E101 GB/T1588.1壓力溫度等級：ANSI B16.34 E101試驗與檢驗：API598 E101 JB/T9092

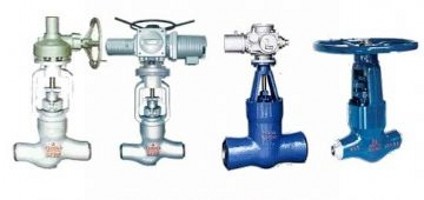

J61Y、J961Y高溫高壓焊接截止閥
◆主要特點及用途
1.閥門與管路連接采用焊接式結構。
2.密封面不易磨損、擦傷，密封性能好，壽命長。
3.結構緊湊，啟閉性好、高度小、維修方便。
4.適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
◆主要性能和使用范圍
|
產品型號
|
公稱壓力PN(MPa)
|
試驗壓力 (MPa)
|
試驗壓力 (MPa)
|
適用溫度(℃)
|
適用介質
|
|
殼體強度
|
密封
|
P54
|
P55
|
P57
|
|
J61H/Y-200
|
10
|
15
|
11
|
|
|
|
≤450
|
水、蒸汽、油品
|
|
J61H/Y-250
|
20
|
30
|
22
|
|
|
|
|
J61H/Y-320
|
25
|
37.5
|
27.5
|
|
|
|
|
J61H/Y-500
|
32
|
48
|
36
|
|
|
|
|
J61Y-P54/100V
|
|
30
|
22
|
10
|
|
|
≤540
|
蒸汽
|
|
J61Y-P54/140V
|
|
38
|
28
|
14
|
|
|
|
J61Y-P54/70V
|
|
48
|
36
|
17
|
|
|
|
J61Y-P55/100V
|
|
38
|
28
|
|
10
|
|
≤550
|
|
J61Y-P55/140V
|
|
48
|
36
|
|
14
|
|
|
J61Y-P55/170V
|
|
53
|
39
|
|
17
|
|
|
J61Y-P57/1OOV
|
|
48
|
36
|
|
|
10
|
≤570
|
|
J61Y-P57/140V
|
|
55
|
40
|
|
|
14
|
|
J61Y-P57/170V
|
|
60
|
44
|
|
|
17
|
◆主要零件材料
|
零件名稱
|
閥體
|
閥蓋
|
閥桿
|
閥瓣
|
密封面
|
填料
|
閥桿螺母
|
手輪
|
緊固件
|
|
J61H型
|
25
WCB
|
25
40Cr
|
鉻不銹鋼
鉻鉬鋁鋼氮化
|
鉻不銹鋼
|
鉻不銹鋼
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
優質碳鋼鉻鉬鋼
|
|
J61Y型
|
25
WCB
|
25
40Cr
|
鉻不銹鋼
鉻鉬鋁鋼氮化
|
25
|
硬質合金
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
優質碳鋼鉻鉬鋼
|
|
J61Y-P54型
|
ZG20CrMoV 12Cr1M01V
|
12Cr1M01V
|
20Cr1M01V
25Cr2M01V
|
12Cr1M01V
|
硬質合金
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
鉻鉬鋼
|
|
J61Y-P55型
|
ZG15CrMoV 12Cr1M01V
|
12Cr1M01V
|
20Cr1M01V
25Cr2M01V
|
12Cr1M01V
|
硬質合金
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
鉻鉬鋼
|
|
J61Y-P57型
|
ZG15CrMOV 12Cr1M01V
|
12Cr1M01V
|
20Cr1M01V
25Cr2M01V
|
12Cr1M01V
|
硬質合金
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
鉻鉬鋼
|
|
電站截止閥
|
|
◆主要尺寸表
|
型號
|
公稱通徑DN(mm)
|
尺寸 (mm)
|
|
L
|
D1
|
D2
|
H
|
|
J61H-200
J61Y-200
|
10
|
130
|
10
|
30
|
210
|
|
15
|
130
|
12
|
30
|
210
|
|
20
|
170
|
22
|
42
|
480
|
|
25
|
170
|
27
|
42
|
520
|
|
32
|
200
|
34
|
52
|
728
|
|
50
|
350
|
53
|
76
|
728
|
|
80
|
500
|
86
|
108
|
898
|
|
100
|
600
|
107
|
161
|
890
|
|
J61H-250
J61Y-250
J61H-320
J61Y-320
|
20
|
150
|
25
|
40
|
576
|
|
32r
|
180
|
32
|
55
|
606
|
|
50
|
250
|
50
|
83
|
722
|
|
65
|
430
|
65
|
98
|
811
|
|
80
|
470
|
80
|
105
|
895
|
|
100
|
600
|
100
|
142
|
1179
|
|
J61Y-P54100V
J61Y-P54140V
|
20
|
17
|
22
|
42
|
480
|
|
25
|
170
|
27
|
42
|
520
|
|
32
|
200
|
34
|
52
|
728
|
|
50
|
350
|
53
|
76
|
728
|
|
80
|
500
|
86
|
108
|
898
|
|
100
|
600
|
107
|
161
|
890
|
|
J61Y-P54170V
J61Y-P54170V
J61Y-P57170V
J61Y-P54195V
J61Y-P54195V
J61Y-P54200V
|
10
|
120
|
12
|
23
|
500
|
|
20
|
170
|
24
|
42
|
533
|
|
25
|
175
|
28
|
45
|
545
|
|
32
|
190
|
35
|
54
|
560
|
|
50
|
340
|
46
|
50
|
648
|
|
65
|
430
|
69
|
92
|
565
|
|
80
|
470
|
85
|
118
|
600
|
|
100
|
560
|
105
|
145
|
680
|
|
|
